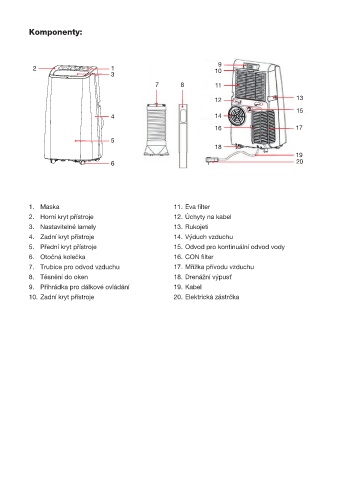

Komponenty:
9
2 1 10
3
7 8 11
12 13
15
4 14
16 17
5
18
19
6 20
1. Maska 11. Eva filter
2. Horní kryt přístroje 12. Úchyty na kabel
3. Nastavitelné lamely 13. Rukojeti
4. Zadní kryt přístroje 14. Výduch vzduchu
5. Přední kryt přístroje 15. Odvod pro kontinuální odvod vody
6. Otočná kolečka 16. CON filter
7. Trubice pro odvod vzduchu 17. Mřížka přívodu vzduchu
8. Těsnění do oken 18. Drenážní výpusť
9. Přihrádka pro dálkové ovládání 19. Kabel
10. Zadní kryt přístroje 20. Elektrická zástrčka
