Page 94 - Manual - Mobile Air Conditioner G21 - Envi 12H

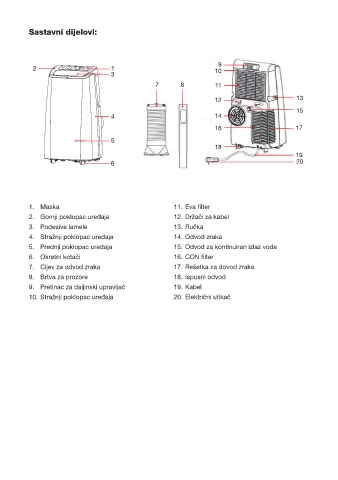

Sastavni dijelovi:

9
2 1 10
3
7 8 11

12 13
15
4 14
16 17
5
18
19
6 20

1. Maska 11. Eva filter
2. Gornji poklopac uređaja 12. Držači za kabel
3. Podesive lamele 13. Ručka
4. Stražnji poklopac uređaja 14. Odvod zraka
5. Prednji poklopac uređaja 15. Odvod za kontinuiran izlaz vode
6. Okretni kotači 16. CON filter
7. Cijev za odvod zraka 17. Rešetka za dovod zraka
8. Brtva za prozore 18. Ispusni odvod
9. Pretinac za daljinski upravljač 19. Kabel
10. Stražnji poklopac uređaja 20. Električni utikač
