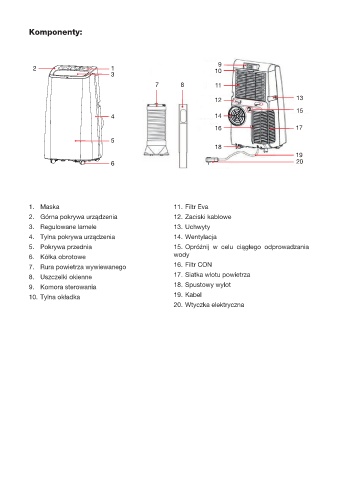

Komponenty:
9
2 1 10
3
7 8 11
12 13
15
4 14
16 17
5
18
19
6 20
1. Maska 11. Filtr Eva
2. Górna pokrywa urządzenia 12. Zaciski kablowe
3. Regulowane lamele 13. Uchwyty
4. Tylna pokrywa urządzenia 14. Wentylacja
5. Pokrywa przednia 15. Opróżnij w celu ciągłego odprowadzania
6. Kółka obrotowe wody
7. Rura powietrza wywiewanego 16. Filtr CON
8. Uszczelki okienne 17. Siatka wlotu powietrza
9. Komora sterowania 18. Spustowy wylot
10. Tylna okładka 19. Kabel
20. Wtyczka elektryczna
