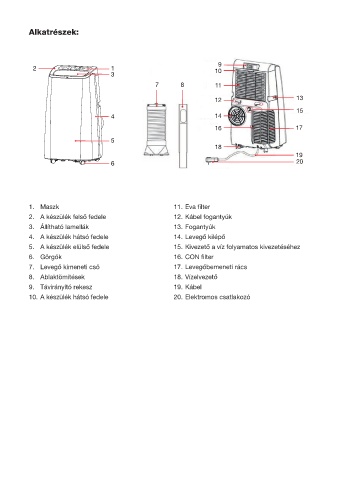

Alkatrészek:

9
2 1 10
3
7 8 11

12 13
15
4 14
16 17
5
18
19
6 20

1. Maszk 11. Eva filter
2. A készülék felső fedele 12. Kábel fogantyúk
3. Állítható lamellák 13. Fogantyúk
4. A készülék hátsó fedele 14. Levegő kilépő
5. A készülék elülső fedele 15. Kivezető a víz folyamatos kivezetéséhez
6. Görgők 16. CON filter
7. Levegő kimeneti cső 17. Levegőbemeneti rács
8. Ablaktömítések 18. Vízelvezető
9. Távirányító rekesz 19. Kábel
10. A készülék hátsó fedele 20. Elektromos csatlakozó
