Page 49 - Manual - Mobile Air Conditioner G21 - Envi 12H
P. 49

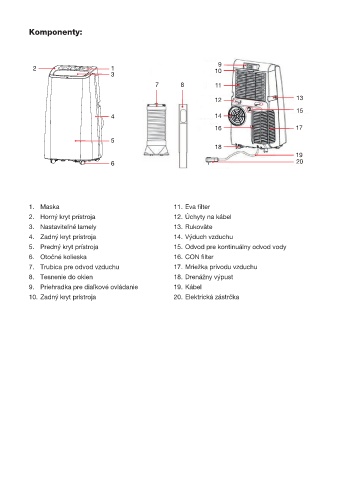

Komponenty:
9
2 1 10
3
7 8 11
12 13
15
4 14
16 17
5
18
19
6 20
1. Maska 11. Eva filter
2. Horný kryt prístroja 12. Úchyty na kábel
3. Nastaviteľné lamely 13. Rukoväte
4. Zadný kryt prístroja 14. Výduch vzduchu
5. Predný kryt prístroja 15. Odvod pre kontinuálny odvod vody
6. Otočné kolieska 16. CON filter
7. Trubica pre odvod vzduchu 17. Mriežka prívodu vzduchu
8. Tesnenie do okien 18. Drenážny výpust
9. Priehradka pre diaľkové ovládanie 19. Kábel
10. Zadný kryt prístroja 20. Elektrická zástrčka
