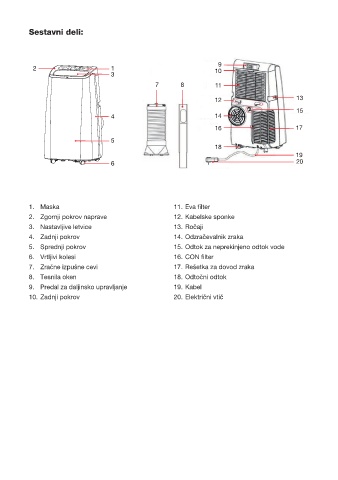

Sestavni deli:

9
2 1 10
3
7 8 11

12 13
15
4 14
16 17
5
18
19
6 20

1. Maska 11. Eva filter
2. Zgornji pokrov naprave 12. Kabelske sponke
3. Nastavljive letvice 13. Ročaji
4. Zadnji pokrov 14. Odzračevalnik zraka
5. Sprednji pokrov 15. Odtok za neprekinjeno odtok vode
6. Vrtljivi kolesi 16. CON filter
7. Zračne izpušne cevi 17. Rešetka za dovod zraka
8. Tesnila oken 18. Odtočni odtok
9. Predal za daljinsko upravljanje 19. Kabel
10. Zadnji pokrov 20. Električni vtič
